产品介绍

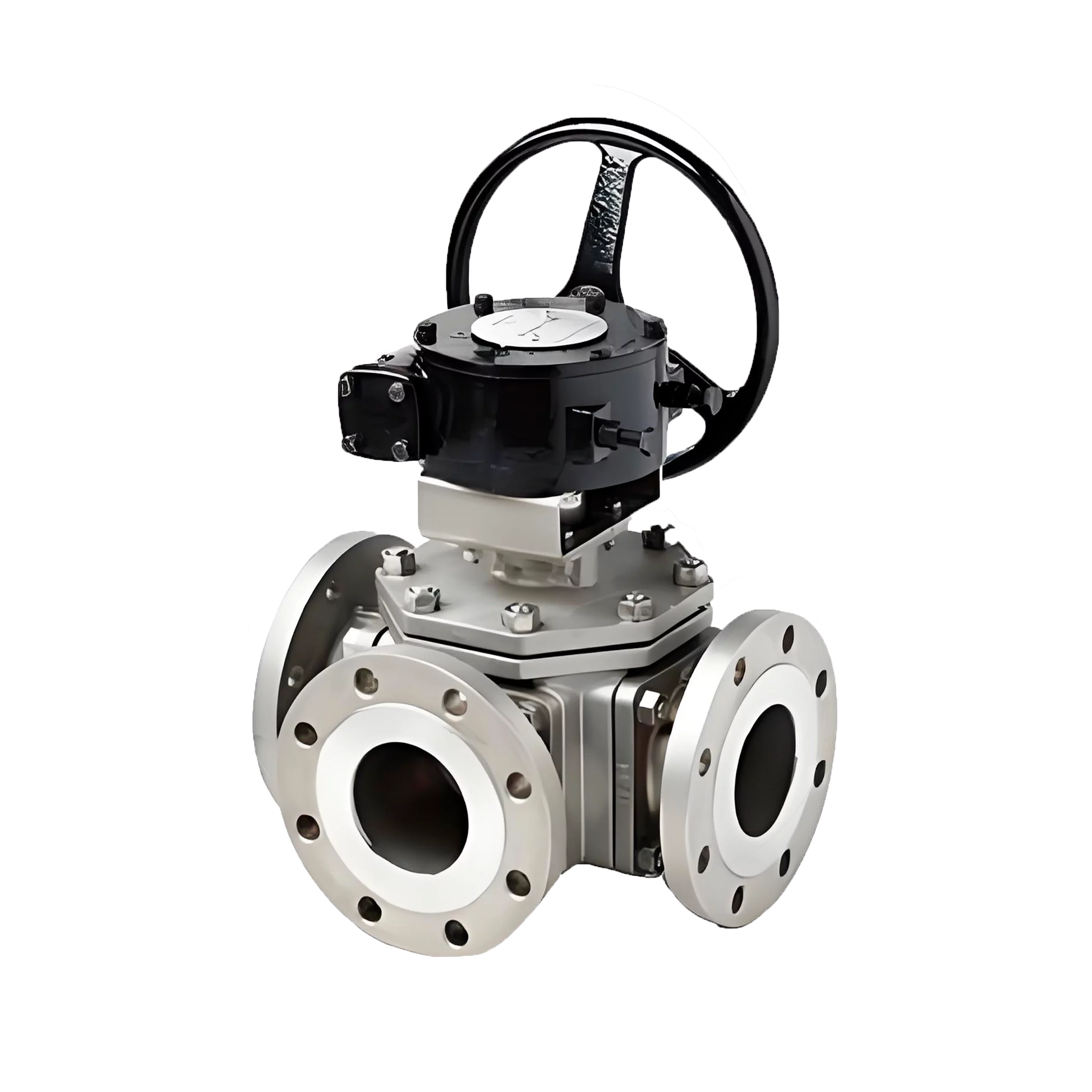

三通-四通球阀
我司根据流道形式分为L型和T型三通球阀及X型四通球阀。L型三通球阀用于管路中介质流向的切换,T型三通球阀可用于介质的分流、合流、及流向切换,T型三通球阀可以实现其中的两种、三种或四种功能,但要实现的功能不同,阀门的设计的有一定差异。
产品特色:
1、流道切换灵活高效两者均通过球体内部的贯通流道(三通球阀为 3 个接口,四通球阀为 4 个接口),仅需旋转球体(通常 90° 或 180°)即可快速改变介质流向,实现 “合流”“分流” 或 “换向” 功能。相比多个截止阀 / 闸阀组合控制,操作更简便,切换速度更快,能显著减少管路复杂度。
2、结构紧凑,节省空间多通设计集成了多个阀门的功能,无需在管道中串联 / 并联多个单通阀,大幅减少管路连接点,节省安装空间,同时降低泄漏风险(连接点越少,泄漏概率越低)。
3、流阻小,流通能力强球体流道通常为全通径或缩径设计,内壁光滑,介质流过时阻力损失小(流阻系数远低于闸阀、截止阀),适合大流量介质输送,尤其适用于粘稠、含少量颗粒的介质(如油品、浆液)。
4、密封性能优异采用软密封(如 PTFE、橡胶)或金属密封结构,球体与阀座紧密贴合,在低压至中高压工况下均可实现良好密封(软密封可接近零泄漏),适合对密封性要求高的系统(如化工介质、燃气管道)。
口径:
NPS 2”~48”、DN50~DN1200
压力 (PRESSURE):
150LB~900LB、PN16-PN160
温度范围:
-196~+550℃
设计:
API 6D、GB/T 12237
端接:
法兰
操作:
手柄、蜗轮箱、电动、气动
材质:
A105、WCB
